Данная линия предназначена для сборки и испытаний EPP. Линия выполнена в автоматическом исполнении с кольцевой транспортной системой замкнутого типа.
Производственная линия ориентирована в первую очередь на продукцию на основе переданных заказчиком цифровых моделей, а также совместима с PPK типов C и DP. Переход на выпуск другой модели изделия осуществляется путём замены технологической оснастки, установочных приспособлений и переключения производственных технологических данных.
Обеспечивается возможность запуска новых моделей.
Такт линии: 43 секунды
Модульная конструкция линии
Оснащена системой MES для управления всей линией и прослеживаемости данных
Автоматическая установка винтов методом захвата и вдува с дозабором
Ручная загрузка нижнего корпуса, PCBA и считывание штрихкодов
Автоматическая сборка PCBA и автоматическая установка винтов
Ручная загрузка верхней крышки со считыванием штрихкода и наклейка этикетки
Автоматическое нанесение теплопроводящего клея на нижний корпус
Оптический контроль качества нанесения теплопроводящего клея
Автоматическая сборка верхней крышки и автоматическая установка винтов
Автоматический переворот изделия и испытание на герметичность
Автоматическая запрессовка дыхательного клапана
Система автоматической подачи винтов с вибрационным лотком
Контрольная дозировка веса клея, наносимого дозирующим клапаном
Автоматическая калибровка момента электрической отвёртки
Позиция калибровки датчика положения ротора MPS

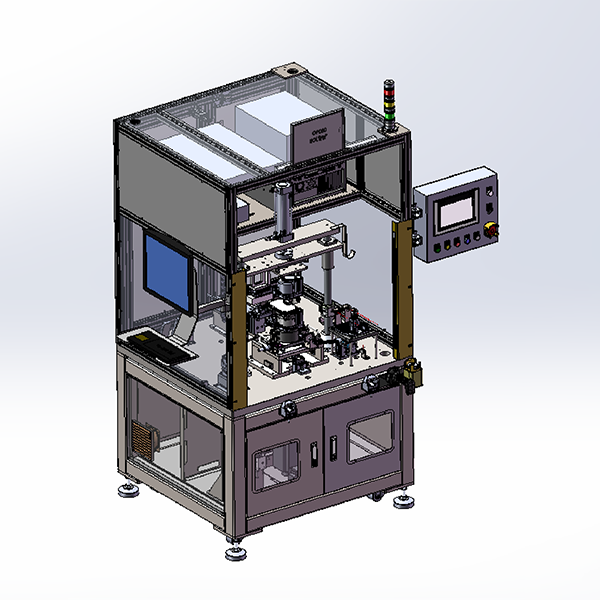

Позиция окончательного контроля EOL
Производительность линии:
Количество рабочих дней в году: 300 дней
Количество смен в сутки: две смены
Продолжительность работы в смену: 8 часов
Такт сборочной линии: ≤ 80 секунд
Процент годных изделий по всей линии: ≥ 99%
Показатель общей эффективности оборудования OEE: ≥ 85%, с возможностью повышения до 95%
CPK отдельной единицы оборудования: ≥ 1,67 (6σ)
Gage R&R для отдельной единицы оборудования: менее 10% (±50%, 6σ)
CPK всей линии: ≥ 1,67 (6σ)
Цзыи Leascan — это профессиональное оборудование для оптического контроля внешних дефектов, предназначенное для CIS-микросхем и оптических датчиков (TOF, LiDAR и т.д.), обеспечивающее высокоточное и высоконадёжное решение для контроля внешнего вида на этапе пост-сборки и тестирования полупроводников.
Сортировщик CIS FT — это высокоточное автоматизированное сортировочное оборудование для сферы пост-сборки и тестирования полупроводников, специально разработанное для этапа финального тестирования CIS-микросхем.
Поддерживает испытания шума, вибрации и органолептического прослушивания для электродвигателей рулевого управления и тормозных систем

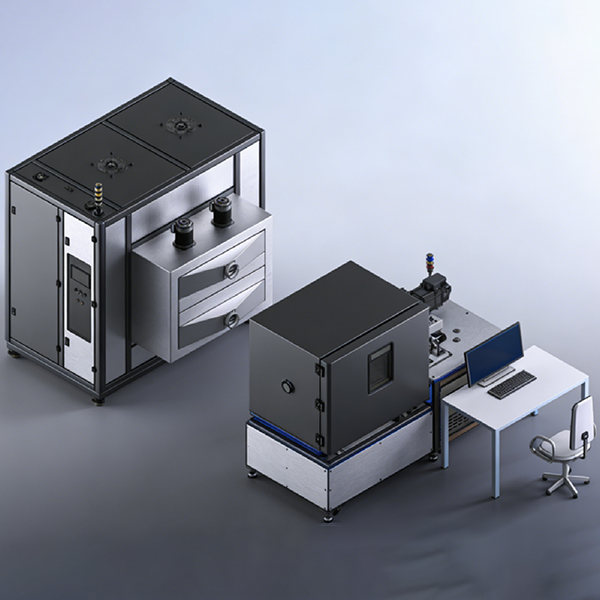

Испытательный стенд включает в себя испытательную стойку, испытательную оснастку, систему питания и привода, систему нагрузки, систему сбора данных, систему управления и т.д.
